Excel 数据透视表存储结构浅析

Excel 数据透视表

• 接上篇文章 说下 数据透视表的结构

XML存储结构

• 先看四个图

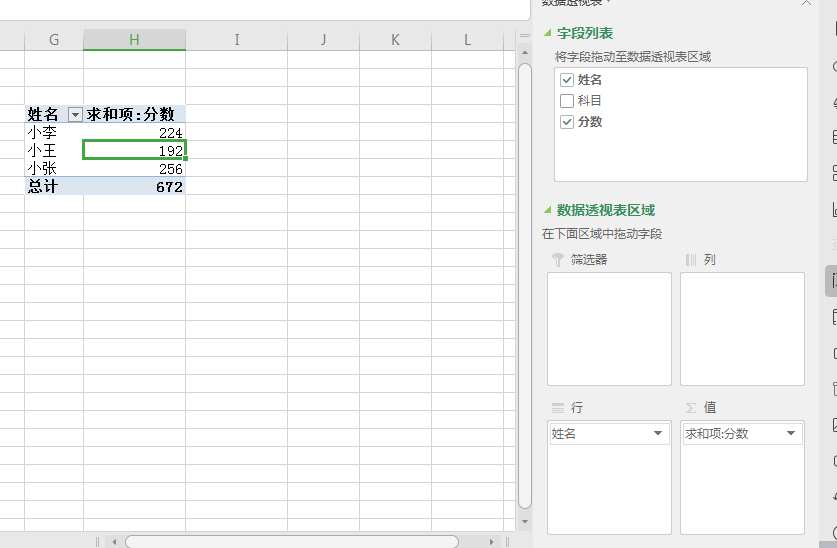

• 图一 Excel 展示样式

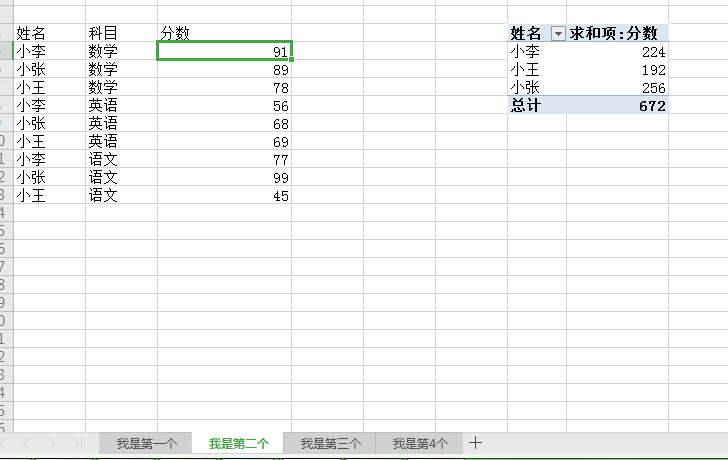

• 图二 Excel 展示样式

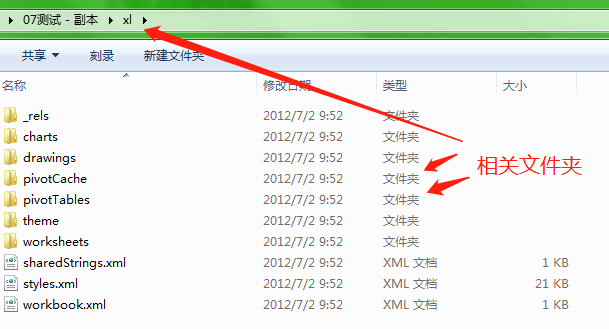

• 图三 Excel解压后的结构

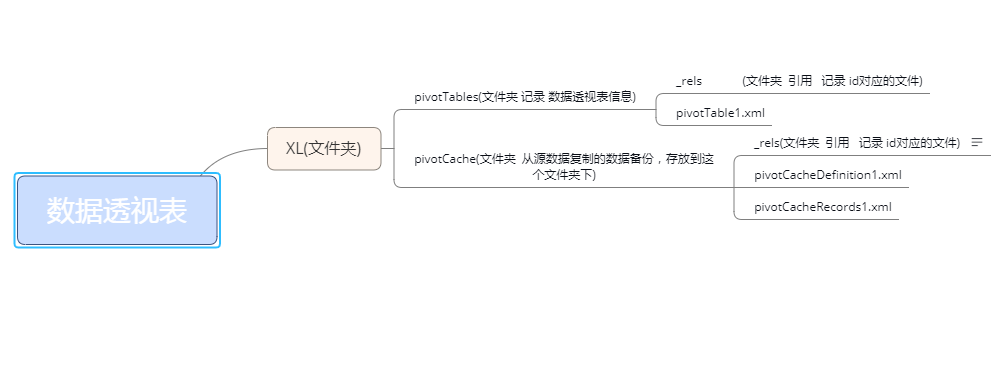

• 图四 简要描述

pivotCache

• 数据透视表的数据源 可能多种多样，所以 Excel在存储上 对原始数据做了备份处理，这个pivotCache就是存储的备份数据，所以你改变了源数据值，数据透视表不会实时刷新，需要 手动刷新的原因

pivotCacheDefinition1.xml

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<pivotCacheDefinition
    xmlns="http://schemas.openxmlformats.org/spreadsheetml/2006/main"
    xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships" r:id="rId1" createdVersion="5" refreshedVersion="5" minRefreshableVersion="3" refreshedDate="43893.4935185185" refreshedBy="Administrator" recordCount="9">
    //数据源 源数据 来自 我是第二个  的 A4:C13 区域
    <cacheSource type="worksheet">
        <worksheetSource ref="A4:C13" sheet="我是第二个"/>
    </cacheSource>
    // name  姓名 科目 分数 为源数据3列
    <cacheFields count="3">
        <cacheField name="姓名" numFmtId="0">
            <sharedItems count="3">
                //<s/> 代表是字符串
                <s v="小李"/>
                <s v="小张"/>
                <s v="小王"/>
            </sharedItems>
        </cacheField>
        <cacheField name="科目" numFmtId="0">
            <sharedItems count="3">
                <s v="数学"/>
                <s v="英语"/>
                <s v="语文"/>
            </sharedItems>
        </cacheField>
        <cacheField name="分数" numFmtId="0">
            <sharedItems containsSemiMixedTypes="0" containsString="0" containsNumber="1" containsInteger="1" minValue="45" maxValue="99" count="9">
                //<n></n> 代表是数值
                <n v="91"/>
                <n v="89"/>
                <n v="78"/>
                <n v="56"/>
                <n v="68"/>
                <n v="69"/>
                <n v="77"/>
                <n v="99"/>
                <n v="45"/>
            </sharedItems>
        </cacheField>
    </cacheFields>
</pivotCacheDefinition>

pivotCacheDefinition1.xml 记录了原有的所有数据，但是还不够，因为 原先在Excel上 数据都是一行一列的，每个分数都可以找到对应的学生和科目，而pivotCacheDefinition1.xml 明显没有满足这个需求

pivotCacheRecords1.xml

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<pivotCacheRecords
    xmlns="http://schemas.openxmlformats.org/spreadsheetml/2006/main"
    xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships" count="9">
    //  <r/> 代表源数据的一行   <x/> 的下标对应  pivotCacheDefinition1.xml 中 <cacheField/> 在   	// <cacheFields/>中的下标，属性元素 v对应的值 是  <sharedItems/> 中 元素的下标
    <r>
        <x v="0"/> //小李
        <x v="0"/> //数学
        <x v="0"/> //91
    </r>
    <r>
        <x v="1"/>//小张
        <x v="0"/>//数学
        <x v="1"/>//89
    </r>
    <r>
        <x v="2"/>
        <x v="0"/>
        <x v="2"/>
    </r>
    <r>
        <x v="0"/>
        <x v="1"/>
        <x v="3"/>
    </r>
    <r>
        <x v="1"/>
        <x v="1"/>
        <x v="4"/>
    </r>
    <r>
        <x v="2"/>
        <x v="1"/>
        <x v="5"/>
    </r>
    <r>
        <x v="0"/>
        <x v="2"/>
        <x v="6"/>
    </r>
    <r>
        <x v="1"/>
        <x v="2"/>
        <x v="7"/>
    </r>
    <r>
        <x v="2"/>
        <x v="2"/>
        <x v="8"/>
    </r>
</pivotCacheRecords>

pivotCacheRecords1.xml 就把数据串联了起来

pivotTables

• 记录数据透视表格

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
//属性记录 名称，格式，边框，高度等
<pivotTableDefinition
    xmlns="http://schemas.openxmlformats.org/spreadsheetml/2006/main" name="数据透视表1" cacheId="0" autoFormatId="1" applyNumberFormats="0" applyBorderFormats="0" applyFontFormats="0" applyPatternFormats="0" applyAlignmentFormats="0" applyWidthHeightFormats="1" dataCaption="值" updatedVersion="5" minRefreshableVersion="3" createdVersion="5" useAutoFormatting="1" compact="0" indent="0" outline="1" compactData="0" outlineData="1" showDrill="1" multipleFieldFilters="0">
    //数据透视表 展示位置
    <location ref="G4:H8" firstHeaderRow="1" firstDataRow="1" firstDataCol="1"/>
    //三列属性 姓名 科目  分数
    <pivotFields count="3">
        <pivotField axis="axisRow" compact="0" showAll="0">
            <items count="4">
                <item x="0"/>
                <item x="2"/>
                <item x="1"/>
                <item t="default"/>
            </items>
        </pivotField>
        <pivotField compact="0" showAll="0">
            <items count="4">
                <item x="0"/>
                <item x="1"/>
                <item x="2"/>
                <item t="default"/>
            </items>
        </pivotField>
        <pivotField dataField="1" compact="0" showAll="0">
            <items count="10">
                <item x="8"/>
                <item x="3"/>
                <item x="4"/>
                <item x="6"/>
                <item x="2"/>
                <item x="1"/>
                <item x="7"/>
                <item x="0"/>
                <item x="5"/>
                <item t="default"/>
            </items>
        </pivotField>
    </pivotFields>
    //行过滤选择 x= 0  就是上方第一个 姓名
    <rowFields count="1">
        <field x="0"/>
    </rowFields>
    <rowItems count="4">
        <i>
            <x/>
        </i>
        <i>
            <x v="1"/>
        </i>
        <i>
            <x v="2"/>
        </i>
        <i t="grand">
            <x/>
        </i>
    </rowItems>
    <colItems count="1">
        <i/>
    </colItems>
    //值 对应 fld = 2  对应第三个
    <dataFields count="1">
        <dataField name="求和项:分数" fld="2" baseField="0" baseItem="0"/>
    </dataFields>
    <pivotTableStyleInfo name="PivotStyleLight16" showRowHeaders="1" showColHeaders="1" showLastColumn="1"/>
    <extLst>
        <ext uri="{962EF5D1-5CA2-4c93-8EF4-DBF5C05439D2}"
            xmlns:x14="http://schemas.microsoft.com/office/spreadsheetml/2009/9/main">
            <x14:pivotTableDefinition hideValuesRow="1"
                xmlns:xm="http://schemas.microsoft.com/office/excel/2006/main"/>
            </ext>
        </extLst>
    </pivotTableDefinition>
